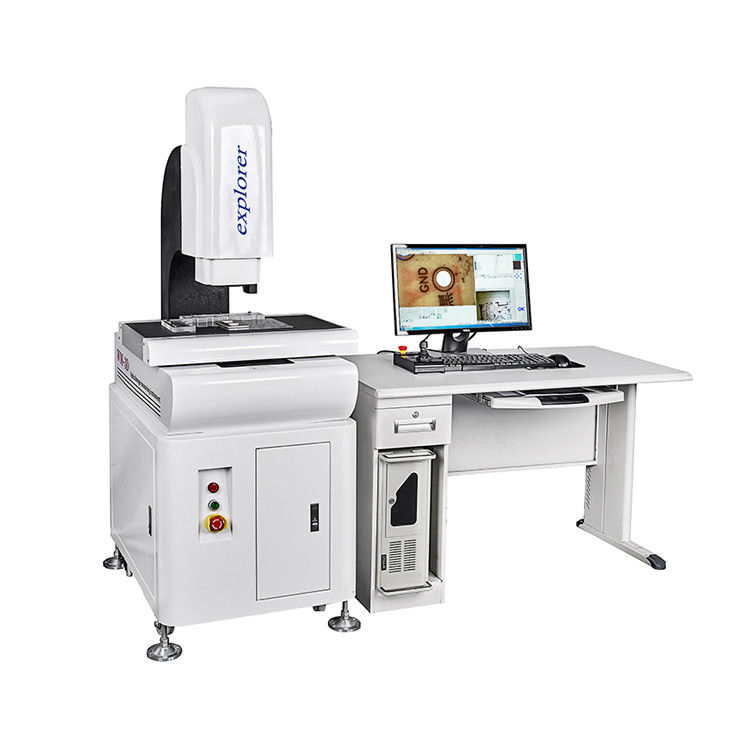

3um ακρίβεια 200mm/s οπτική μηχανή μέτρησης ταχύτητας με ανάλυση δεδομένων SPC

Name: 3um ακρίβεια 200mm/s οπτική μηχανή μέτρησης ταχύτητας με ανάλυση δεδομένων SPC
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: Cnc-3020AH
Availability: InStock

Λεπτομέρειες προϊόντος:

Τόπος καταγωγής:	Guangdong, Κίνα
Μάρκα:	WM-3D
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	Cnc-3020AH

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής:

Guangdong, Κίνα

Μάρκα:

WM-3D

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Cnc-3020AH

Εγγύηση:

1 έτος

Προσαρμοσμένη υποστήριξη:

OEM, ODM

όνομα:

Μηχάνημα μέτρησης και ανάλυσης εξαρτημάτων αυτόματου επιθέματος CNC

Ακρίβεια:

3um

Ταχύτητα:

200mm/s

Λειτουργία:

Η μέτρηση και ανιχνεύει

Γενική χρήση:

Electrics, πλαστικά, φόρμα, μηχανήματα, συνδετήρες και κινητός

Χρώμα:

λευκό

Εξουσία:

220V το /50HZ

Όνομα προϊόντος:

Μηχάνημα μέτρησης και ανάλυσης εξαρτημάτων αυτόματου επιθέματος CNC

Επισημαίνω:

High Light

Επισημαίνω:

3um σύστημα μέτρησης διάστασης εικόνας

Σύστημα μέτρησης διάστασης εικόνας οπτικό

Οπτική μετρώντας μηχανή 200mm/S

Πληροφορίες συναλλαγών

Τιμή:

$18,000.00/sets 1-4 sets

Συσκευασία λεπτομέρειες:

Αυτόματα CNC εξαρτήματα μαξιλαριών που μετρούν και που αναλύουν Machine
CNC-3020WM Η μηχανή δοκ

Περιγραφή προϊόντος

Σύστημα Μέτρησης Διαστάσεων Εικόνας 3μm

Οπτικό Μηχάνημα Μέτρησης με Ταχύτητα 200mm/s

Επισκόπηση Προϊόντος

Μηχάνημα Μέτρησης και Ανάλυσης Αξεσουάρ CNC Pad - Προηγμένο οπτικό σύστημα μέτρησης για ανάλυση διαστάσεων ακριβείας.

Τεχνικές Προδιαγραφές

Μοντέλο	CNC-3020
Μέγεθος Γυάλινου Τραπεζιού	330×230mm
Μέγεθος Μεταλλικού Τραπεζιού	350×250mm
Διαδρομή Εργασίας X.Y	300×200mm
Διαδρομή Ανύψωσης Άξονα Z	Εστίαση 200mm
Ανάλυση Ψηφιακής Οθόνης Άξονα X.Y.Z	0.5μm
Σφάλμα Τιμής Άξονα X.Y	≤(3+L/200) όπου L είναι το μετρούμενο μήκος σε mm
Βάρος	720kg
Διαστάσεις	700×900×1650mm

Προδιαγραφές Κινητήρα

Ταχύτητα Τριών Αξόνων	100mm/s
Ακρίβεια Τοποθέτησης Τριών Αξόνων	0.001mm

Σύστημα Εικόνας

Κάμερα	Έγχρωμη κάμερα Sony 1/3″ CCD
Zoom	Ομοαξονικός οπτικός φακός ζουμ με φακό ζουμ (επιλέξτε ένα από τα δύο)
Μεγέθυνση Zoom	0.7-4.5X
Συνολική Μεγέθυνση Βίντεο	30-230X
Πεδίο Αντικειμένου	11.1-1.7mm
Ισχύς	AC220V/AC110V
Κατανάλωση Ισχύος	100W

Αξεσουάρ Οργάνων

Αξεσουάρ	Μεγέθυνση Βίντεο	Πλευρικό Πεδίο Υλικού (mm)	Μεγέθυνση Βίντεο	Πλευρικό Πεδίο Υλικού (mm)	Απόσταση Εργασίας
Επιλογή 0.5X	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
Στάνταρ	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
Επιλογή 2X	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Βασικά Χαρακτηριστικά

Έλεγχος κίνησης διπλού κλειστού βρόχου για κίνηση υψηλής ταχύτητας με ακριβή απόδοση τοποθέτησης
Ενσωματωμένες μονάδες ελέγχου κινητήρα με συνδεσιμότητα USB και S-Video
Ενσωματωμένο λογισμικό μέτρησης CNC με δυνατότητες ανάλυσης δεδομένων SPC
Προηγμένη πηγή φωτός επιφάνειας με 24 ανεξάρτητες ομάδες και 200 βημάτων συνεχούς μεταβλητού ελέγχου
Κατασκευή μαρμάρινου πάγκου για βελτιωμένη σταθερότητα και ακρίβεια

Λειτουργίες Μέτρησης

Σχεδιασμένο κυρίως για μεταλλογραφική μέτρηση και ανάλυση, αυτά τα καθολικά μοντέλα συνδυάζουν μια βάση μέτρησης με εξαρτήματα μικροσκοπίου μεταλλουργίας υψηλής ποιότητας για απεικόνιση υψηλής ανάλυσης και κρίσιμες μετρήσεις. Τα χαρακτηριστικά περιλαμβάνουν προηγμένους αντικειμενικούς φακούς άπειρου και τεχνικές μικροσκοπίας: φωτεινό πεδίο, σκοτεινό πεδίο, αντίθεση DIC, πόλωση και επιφθορισμός. Δέχεται έως και πέντε αντικειμενικούς φακούς στο ρινικό τμήμα με εκτεταμένες δυνατότητες χρήσης κατά την αναβάθμιση.

Τεχνικές Δυνατότητες

Γεωμετρική Μέτρηση

Ακριβής μέτρηση σημείων, γραμμών, κύκλων, τόξων, ωοειδών και ορθογωνίων με τοποθέτηση πολλαπλών σημείων για βελτιωμένη ακρίβεια.

Προηγμένα Χαρακτηριστικά Κατασκευής

Συνδυασμένες μετρήσεις, κεντρική δομή, διασταύρωση δομής, κατασκευή μεσαίου σημείου, δομή γραμμής, στρογγυλή δομή και κατασκευή γωνιακού σημείου.

Εργαλεία Αποτελεσματικότητας

Λειτουργίες μετάφρασης και ισοπέδωσης συντεταγμένων, μακροπρογραμματισμός για μετρήσεις παρτίδας και αυτοματοποιημένη επεξεργασία δεδομένων.

Ενσωμάτωση Λογισμικού

Άμεση εξαγωγή δεδομένων σε AutoCAD, Excel και Word για ολοκληρωμένη στατιστική ανάλυση και αναφορά.

Εγγύηση & Υπηρεσίες

12μηνη ολοκληρωμένη εγγύηση με εγγύηση εμπιστοσύνης
Η κάλυψη επεκτείνεται για 12 μήνες από τη συναρμολόγηση/αποδοχή ή 15 μήνες από την ημερομηνία αποστολής
Τεχνική εκπαίδευση και συμβουλευτικές υπηρεσίες μέσω τηλεφώνου και Διαδικτύου
Εγγύηση μηχανήματος εφ' όρου ζωής με υπηρεσίες βάσει κόστους
Δωρεάν επισκέψεις τεχνικής εξυπηρέτησης (εκτός ταξιδιωτικών εξόδων και διαμονής)
Συμβουλευτικές υπηρεσίες μετά την πώληση εφ' όρου ζωής και τεχνική υποστήριξη προστιθέμενης αξίας
Διαθεσιμότητα ολοκληρωμένων ανταλλακτικών

Πληροφορίες Εταιρείας

Πιστοποιήσεις

Λογισμικό πιστοποιημένο από εθνικούς οργανισμούς μέτρησης επαγγελματικών προτύπων
Μηχανήματα σύμφωνα με τις απαιτήσεις πιστοποίησης μέτρησης του προτύπου HSR

Συσκευασία & Αποστολή
