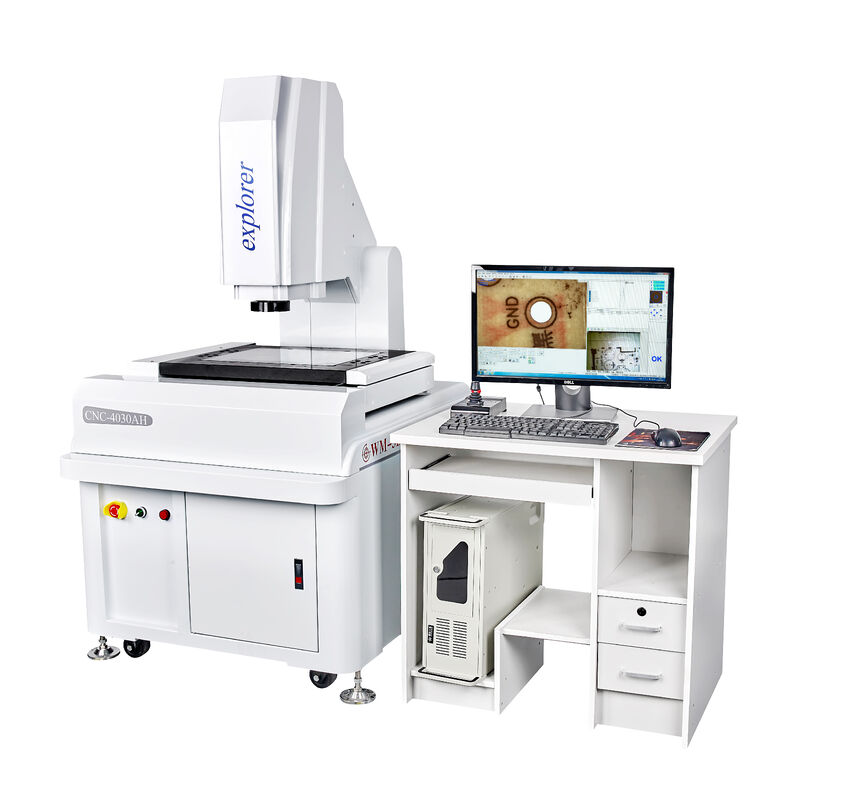

Μηχανή μέτρησης βίντεο VMM από γρανίτη - πλήρως αυτόματη πιστοποιημένη ISO9001
Υψηλής ακρίβειας σύστημα μέτρησης οπτικής βίντεο CNC μεγέθους επιφάνειας από γρανίτη, σχεδιασμένο για βιομηχανικές εφαρμογές που απαιτούν εξαιρετική ακρίβεια και αξιοπιστία.
Τεχνικές προδιαγραφές
Σύγκριση μοντέλου
| Άρθρα |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
| Μέγεθος (mm) (L × W × H) |
700×850×1650 |
800 × 900 × 1650 |
900 × 1050 × 1650 |
| Πεδίο μέτρησης (mm) (X×Y×Z) |
300 × 200 × 200 |
400 × 300 × 200 |
500 × 400 × 200 |
| Ακριβότητα μέτρησης (μm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Επαναληψιμότητα (μm) |
3 |
3 |
3 |
| Βάρος (kg) |
300 |
380 |
450 |
Σύστημα εικόνας και μέτρησης
| ΚΚΔ |
Ιαπωνική SONY CCD |
| Δακτυλίδια |
Ζουμ υψηλής ευκρίνειας / συνεχής μεγέθυνση 0,7-5,0x |
| Μεγέθυνση |
40-230X (Μόνο για αναφορά - ποικίλλει με τη διαμόρφωση της κάμερας και του φακού) |
| Ανάλυση οπτικής κλίμακας |
Άξονας X/Y/Z 0,0002 mm (0,2 μm) |
| Απόσταση εργασίας |
108 χιλιοστά |
Λογισμικό μέτρησης
Προηγμένο λογισμικό μέτρησης 3D που συνδυάζει εισαγόμενη λειτουργικότητα λογισμικού με βελτιωμένες δυνατότητες ανάλυσης ορίων.
Σύστημα οδήγησης
X/Y/Z τρισάξονας υψηλής απόδοσης σέρβο κινητήρας της Ταϊβάν με διπλό σύστημα ελέγχου κλειστού βρόχου.
Σύστημα φωτισμού
Πέντε δαχτυλίδια οκτώ ζώνων, πηγές φωτισμού επιφάνειας, πηγές φωτισμού με προγραμματισμένο έλεγχο, πηγές φωτισμού διατροφικής διαμόρφωσης LED, πηγές φωτισμού ομοαξονικής διαμόρφωσης.
Κύρια πλεονεκτήματα
Αυτοματοποίηση υψηλής ακρίβειας
Πλήρως αυτόματη μέτρηση με έλεγχο CNC τεσσάρων αξόνων για ανώτερη ακρίβεια και αποτελεσματικότητα.
Κατασκευές υψηλής ποιότητας
Η βάση, η στήλη και ο πάγκος εργασίας από γρανίτη κλάσης 00 παρέχουν εξαιρετική σταθερότητα και ακρίβεια.
Προχωρημένο σύστημα κίνησης
XYZ τρισάξονες εισαγόμενες γραμμικές οδηγίες ακρίβειας και σύστημα κίνησης βίδας σφαιρίδας βαθμού άλεσης με υψηλής ακρίβειας σιδηροδρομικό ράβδο 0.2μm.
Οπτική αριστεία
Ο οπτικός φακός αυτόματης μεγέθυνσης WM0750 επιτρέπει πλήρως αυτόματη μέτρηση χωρίς απαιτήσεις διόρθωσης μεγέθυνσης.
Ποιότητα εικόνας
HD SONY κάμερα CCD με υψηλής ποιότητας οθόνη μέτρησης και δυνατότητες μέτρησης αυτόματης εστίασης.
Βελτιωμένη λειτουργικότητα
Οπτική μέτρηση επίπεδης υψομετρίας, ενσωμάτωση του ανιχνευτή επαφής RENISHAW UK.
Η κάμερα CCD πλοήγησης παρέχει γρήγορη τοποθεσία για αποτελεσματικές ροές εργασίας μέτρησης.
Υπηρεσία & Υποστήριξη
- 12μηνη περίοδος εγγύησης από την παραλαβή του εξοπλισμού
- Πλήρης τηλεφωνική και διαδικτυακή εκπαίδευση των χρηστών με συνδυασμό υπηρεσιών συμβουλευτικής μετά την πώληση
- Υπηρεσίες δια βίου εγγύησης διαθέσιμες (με βάση το κόστος)
- Ελλείψεις μηχανών που οφείλονται στον κατασκευαστή: αντικατάσταση ανταλλακτικών με δική μας δαπάνη
- Διαθέσιμη εκπαίδευση τεχνικών επί τόπου (εφαρμόζονται τα έξοδα ταξιδιού και διαμονής)
- Υπηρεσία μακροπρόθεσμης παροχής συμβουλών μετά την πώληση πέραν της περιόδου εγγύησης
- Διαθεσιμότητα ανταλλακτικών για όλους τους χρήστες με βάση το κόστος
- Τεχνικές υπηρεσίες με προστιθέμενη αξία μετά την πώληση κατά τη διάρκεια της ζωής τους σε προτιμησιακές τιμές
Πληροφορίες εταιρείας
Συσκευή και αποστολή
Συχνές Ερωτήσεις
Ε1: Τι είδους εξοπλισμό παράγετε κυρίως;
Α: Ο κύριος εξοπλισμός παραγωγής μας περιλαμβάνει: αυτόματα όργανα μέτρησης εικόνας, χειροκίνητα όργανα μέτρησης εικόνας, μεγάλα όργανα μέτρησης εικόνας γάντιας, όργανα μέτρησης με ένα κλειδί,Οργανισμός αυτόματου ελέγχου της όρασης, και μη τυποποιημένο εξοπλισμό ανίχνευσης όρασης.
Ε2: Δέχεστε την εξατομικευμένη εξυπηρέτηση; Μπορώ να εκτυπώσω το λογότυπό μου στο μηχάνημα;
Α: Ναι, όλα τα προϊόντα μας μπορούν να προσαρμοστούν. Μπορούμε επίσης να προσαρμόσουμε την τοποθέτηση λογότυπου σύμφωνα με τις απαιτήσεις σας.
Ε3: Γιατί να επιλέξω την εταιρεία σας;
Α: 1. Πάνω από 10 χρόνια εξειδικευμένης εμπειρίας στη μέτρηση προϊόντων με επαγγελματικές ομάδες έρευνας και ανάπτυξης και μετά την πώληση. 2. Στρατηγική τοποθεσία στην πόλη Dongguan, ένα παγκοσμίου φήμης κέντρο παραγωγής. 3.Πλήρης υπηρεσία 12 μηνών μετά την πώληση με επίλυση 48 ωρών για απλά θέματα.
Ε4: Ποιος είναι ο χρόνος παράδοσης και η μέθοδος συσκευασίας σας;
Α: Ο κανονικός χρόνος παράδοσης είναι 5 εργάσιμες ημέρες μετά την κατάθεση ή την επιβεβαίωση της παραγγελίας.με εξωτερική συσκευασία ξύλινου κουτιού και στερεοποίηση με βίδες για να εξασφαλίζεται η ασφαλή άφιξη χωρίς ζημιά.
Ε5: Είναι διαθέσιμη εκπαίδευση επί τόπου;
Α: Ναι, η εκπαίδευση επί τόπου είναι διαθέσιμη.
Ε6: Ποιοι είναι οι όροι πληρωμής σας;
Α: T/T 30% κατάθεση, 70% ισορροπία πριν από την παράδοση. Παρέχουμε φωτογραφίες προϊόντων και συσκευασίας πριν από την τελική πληρωμή. 100% LC κατά την εμφάνιση είναι επίσης αποδεκτό.
Ε: Μπορούμε να δοκιμάσουμε δείγματα πριν από την παραγγελία;
Α: Ναι, παρέχουμε δωρεάν δοκιμές δειγμάτων και λεπτομερείς εκθέσεις δοκιμών.
