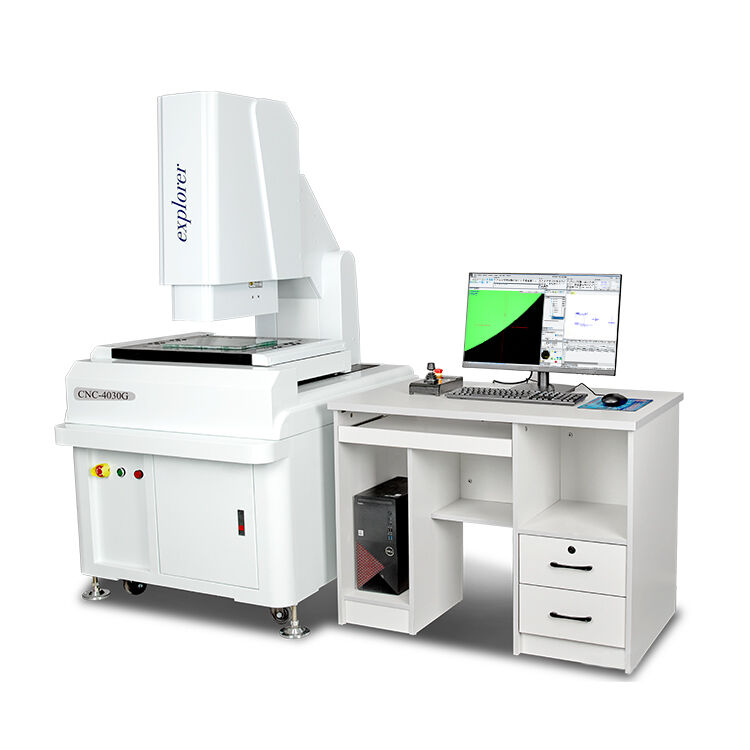

Βιομηχανική μηχανή μέτρησης βίντεο CNC, μηχανή μέτρησης όρασης υψηλής ποιότητας, σύστημα μέτρησης διαστάσεων εικόνας
|
Είδη
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Διάσταση (mm) (Μ×Π×Υ)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Εύρος μέτρησης (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Ακρίβεια μέτρησης (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Επαναληψιμότητα (μm)
|
3
|
3
|
3
|
|
Βάρος (kg)
|
300
|
380
|
450
|
|
Εικόνα και μέτρηση
|
CCD
|
Ιαπωνικό SOnYCcD
|
|
|
Φακός
|
Υψηλής ευκρίνειας zoomlens/Συνεχής μεγέθυνση 0.7-5.0x
|
|
|
Μεγέθυνση
|
40-230X( Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική. )
|
|
|
Ανάλυση οπτικής κλίμακας
|
άξονας x/Y/z 0.0002mm ( 0.2um )
|
|
|
Απόσταση εργασίας
|
108mm
|
|
Λογισμικό μέτρησης
|
Οι υπηρεσίες μας
|
|
Σύστημα οδήγησης
|
Τριοξονικός σερβοκινητήρας υψηλής απόδοσης της Ταϊβάν, σύστημα ελέγχου διπλού κλειστού βρόχου
|
|
Φωτισμός
|
Προγραμματιζόμενη πηγή φωτός επιφάνειας πέντε δακτυλίων οκτώ ζωνών, πηγή φωτός περιγράμματος LED, ομοαξονική πηγή φωτός. Διαφορετικά χρώματα προστίθενται σε διαφορετικά προϊόντα.
|
Περιγραφή λειτουργίας:
Μέτρηση στοιχείων: Μέτρηση σημείων, γραμμών, κύκλων, τόξων, γωνιών, ωοειδών, ορθογωνίων, μέτρηση α
προκαθορισμένος αριθμός σημείων, αυτόματη αναγνώριση σημείων, γραμμών, κύκλων, τόξων.
Δομή στοιχείων: Δομή κέντρου, η διασταύρωση της δομής, η δομή του μέσου σημείου, η δομή της γραμμής,
στρογγυλή δομή, διαμόρφωση γωνίας.
Προκαθορισμένα στοιχεία: σημεία, γραμμές, κύκλοι, τόξα. Μετάφραση συντεταγμένων, ισιώστε το τεμάχιο εργασίας. Ισιώστε οποιοδήποτε
σύστημα συντεταγμένων άξονα επαναφοράς.
Γραφικά: Μεγέθυνση γραφικών, συρρίκνωση γραφικών, μετατόπιση γραφικών, επιλογή γραφικών, επιλογή κύκλου, διαγραφή
γραφικό, εκτύπωση γραφικών. Ρυθμίσεις ζουμ, ορίστε την εικόνα γκρι, κορεσμό, αντίθεση, αποθήκευση, εικόνες σε μορφή BMP.
Μια ποικιλία τρόπων εύρεσης άκρων, ο υπολογιστής παίρνει αυτόματα σημεία, αυτόματη αναγνώριση στρογγυλού, τόξου, βελτιώνοντας σημαντικά την ταχύτητα σημείου εξόρυξης.
Το πλεονέκτημά μας
Υψηλής ακρίβειας πλήρως αυτόματη μέτρηση, έλεγχος CNC τεσσάρων αξόνων.
Μηχανή υψηλής ακρίβειας και υψηλής αντοχής: βάση/στήλη/πάγκος από μάρμαρο κατηγορίας 00 με υψηλή ακρίβεια και καλή σταθερότητα
Τριοξονικός εισαγόμενος γραμμικός οδηγός ακριβείας / εισαγόμενο σύστημα κίνησης βιδών σφαιρών βαθμού λείανσης, μεγάλη διάρκεια ζωής και καλή σταθερότητα. 0.2um. Χάρακας μεταλλικού επιθέματος υψηλής ακρίβειας 0.2um.
Ο αυτόματος φακός ζουμ Wm0750 επιτρέπει πλήρως αυτόματη μέτρηση χωρίς την ανάγκη διόρθωσης ζουμ.
Κάμερα HD SONY CcD με οθόνη μέτρησης υψηλής ποιότητας
Αυτόματη εστίαση μέτρησης, οπτική επιπεδότητα αλτιμετρίας, ανιχνευτής επαφής UK RENISHAW,
Προγραμματιζόμενη πηγή φωτός επιφάνειας πέντε δακτυλίων οκτώ ζωνών, πηγή φωτός περιγράμματος LED, ομοαξονική πηγή φωτός. Διαφορετικά χρώματα προστίθενται σε διαφορετικά προϊόντα.
Είναι εξοπλισμένο με joystick για εύκολη λειτουργία σε οποιαδήποτε θέση.
Η κάμερα πλοήγησης CCD υποδεικνύει τη θέση μέτρησης, η οποία είναι γρήγορη στον εντοπισμό και βολική για μέτρηση.
Συνδυάστε το λογισμικό μέτρησης 3D που αναπτύχθηκε από τη λειτουργία του εισαγόμενου λογισμικού για να βελτιώσετε την ανάλυση των ορίων.
Οι υπηρεσίες μας
2.
Κατά τη διάρκεια αυτής της περιόδου, θα κάνουμε διδασκαλία μέσω τηλεφώνου και Διαδικτύου στους χρήστες με μια συνδυαστική συμβουλευτική υπηρεσία μετά την πώληση.3.
Παρέχουμε υπηρεσίες εγγύησης ζωής της μηχανής για τους χρήστες με κόστος.01.
Εάν η βλάβη της μηχανής προκληθεί από την πλευρά μας, μπορείτε να στείλετε πίσω τα ανταλλακτικά σε εμάς και το κόστος από την πλευρά μας.02.
Αλλά εάν χρειάζεται ο τεχνικός μας να έρθει στην πλευρά του πελάτη για εκπαίδευση, η τεχνική εξυπηρέτηση είναι δωρεάν,εκτός από το εισιτήριο και τη διαμονή.
4.
Πρόσθετη περίοδος εγγύησης:Θα παρέχουμε στον χρήστημετά την πώληση μακράς διάρκειας συμβουλευτική υπηρεσία.5.
Η εταιρεία μας διαθέτει ανταλλακτικά που μπορούν να παρασχεθούν στους χρήστες με κόστος.6.
Παρέχουμε στους χρήστες με υπηρεσία τεχνικής προστιθέμενης αξίας μετά την πώληση με προτιμησιακή τιμή για όλη τη διάρκεια ζωής,Σχετικά προϊόντα
1.
το λογισμικό μας μέσω του εθνικού επαγγελματικού οργανισμού πιστοποίησης τυπικής μέτρησης2.
οι μηχανές μας μπορούν να δώσουν HSR agency of standard measurement certification Συσκευασία & Αποστολή
